Equipos de Gas Inertaire, RUBICSA
Descripción: El sistema EQUIPO DE GAS INERTE incrementa la vida útil del transformador y reduce el envejecimiento del aceite por medio de la presencia de un colchón de nitrógeno a una presión determinada sobre la superficie del aceite.
Está formado por dos reguladores que permiten reducir la presión del cilindro de 2000lb/plg2 a la presión de 0.5 lb/plg2 del sistema de alimentación. Para indicar la presión que hay en el espacio de gas del transformador se cuenta con un indicador de presión e interruptores para activar alarmas.

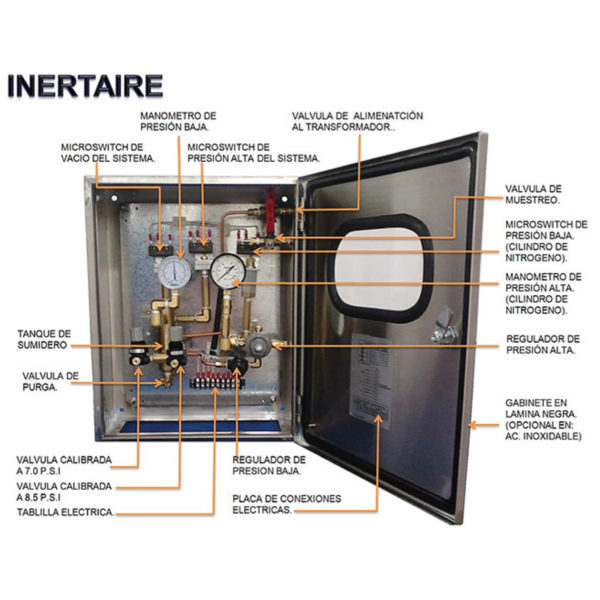

Características:
Microswitch de baja presión: Se activa la alarma cuando la presión del cilindro de nitrógeno desciende a 160 lb/plg2.
Microswitch de vacío: Cuando se forma un vacío en el tanque del transformador se activa la alarma, ya que esta calibrado a ‐1.5 lb/plg2.
Microswitch de alta presión: Este activa la alarma al aumentar la presión del tanque del transformador a 8 lb/plg2.
Manovacuometro: Nos indica la presión del tanque del transformador.
Manómetro de alta presión: Nos indica la presión del cilindro de nitrógeno.
Regulador de alta presión: Se encarga de reducir la presión del cilindro de nitrógeno de 2000 a 160 lb/plg2.
Regulador de baja presión: Reduce de 15 lb/plg2 a la presión que se quiera suministrar al tanque del transformador
Válvula automática de alivio: Opera cuando la presión del transformador se eleva a 7.0lb/plg2.
Válvula automática de alivio: Opera cuando la presión del transformador se eleva a 8.5lb/plg2.
Válvula de alimentación del transformador.
Válvula de muestreo: Se utiliza para hacer muestreos o analizar los gases del transformador cuando este está en servicio.
Válvula de purga: Su función es la de desalojar las impurezas que filtra el tanque.
Tanque de sumidero: Por este tanque circula el nitrógeno inyectado, así como los gases e impurezas.
Tablillas de conexiones.
